2. One shot Grab

2.1 Winform 프로젝트 만들기

•  Basler 솔루션 안에 BaslerOneShotGrab이라는 이름으로 Windows Forms 앱 (.NET Framework) 프로젝트를 만들고 C#작업환경 만들기를 참조하여 Basler.Pylon.dll을 참조 추가한다.

2024.02.08 - [Basler] - 1. c# 작업 환경 만들기

1. c# 작업 환경 만들기



2.2 UI 디자인



• 도구 상자에서 Button 3개와 PictureBox 1개를 드래그 하여 Form1에 위치 시킨다



• button과 Name속성과 button의 Text속성을 아래 표와 같이 변경한다.

컨트롤 이름	속성	값
button1	Name	BtnOpen
	Text	Connect
button2	Name	BtnGrab
	Text	Grab
button3	Name	BtnClose
	Text	Disconnect





2.3 코드 입력



• BtnOpen, BtnGrab, BtnClose를 더블클릭하여 이벤트를 생성한 후 코드를 입력한다.

using System;
using System.Drawing;
using System.Drawing.Imaging;
using System.Windows.Forms;
using Basler.Pylon;


namespace BaslerOneShotGrab
{
    public partial class Form1 : Form
    {
        private Camera camera;
        private PixelDataConverter converter;

        public Form1()
        {
            InitializeComponent();
            camera = new Camera();
            converter = new PixelDataConverter();
        }

        private void BtnOpen_Click(object sender, EventArgs e)
        {
            camera.Open();
        }

        private void BtnGrab_Click(object sender, EventArgs e)
        {
            camera.StreamGrabber.Start();
            IGrabResult grabResult = camera.StreamGrabber.RetrieveResult(5000, TimeoutHandling.Return);
            if (grabResult.GrabSucceeded)
            {
                Bitmap bitmap = new Bitmap(grabResult.Width, grabResult.Height, PixelFormat.Format32bppRgb);
                BitmapData bmpData = bitmap.LockBits(new Rectangle(0, 0, bitmap.Width, bitmap.Height), ImageLockMode.ReadWrite, bitmap.PixelFormat);
                IntPtr ptrBmp = bmpData.Scan0;
                converter.OutputPixelFormat = PixelType.BGRA8packed;
                converter.Convert(ptrBmp, bmpData.Stride * bitmap.Height, grabResult);
                bitmap.UnlockBits(bmpData);

                Bitmap bitmapOld = pictureBox1.Image as Bitmap;
                pictureBox1.Image = bitmap;
                if (bitmapOld != null)
                {
                    // Dispose the bitmap.
                    bitmapOld.Dispose();
                }
            }
            camera.StreamGrabber.Stop();
        }

        private void BtnClose_Click(object sender, EventArgs e)
        {
            camera.Close();
        }
    }
}



2.4 구문 설명

camera = new Camera();

• 카메라의 인스턴스를 생성한다.
• 매개변수를 넣지 않으면 첫번째 장치를 선택해서 생성한다.



camera.Open();

• 카메라를 연결한다.



camera.StreamGrabber.Start();

• 이미지 취득을 시작한다.



IGrabResult grabResult = camera.StreamGrabber.RetrieveResult(5000, TimeoutHandling.ThrowException);

• 그랩이 완료 될 때까지 대기한 후 그랩 결과를 반환하는 함수다.
• 첫번째 매개변수 : 그랩 완료 타임 아웃 변수, 단위 ms (ex. 5000이면 5000ms이후 그랩이 완료되지 않으면 event발생)
• 두번째 매개변수 : 그랩 타임 아웃이 지난 후 발생한 이벤트 처리
  • TimeoutHandling.Return : 반환 값을 null처리하고 완료한다.
  • TimeoutHandling.ThrowException : 예외를 발생시킨다.



if (grabResult.GrabSucceeded)

• 그랩이 성공적으로 완료되면 반환값인 IGrabResult의 GrabSucceeded값이 true가 된다.



Bitmap bitmap = new Bitmap(grabResult.Width, grabResult.Height, PixelFormat.Format32bppRgb);
                BitmapData bmpData = bitmap.LockBits(new Rectangle(0, 0, bitmap.Width, bitmap.Height), ImageLockMode.ReadWrite, bitmap.PixelFormat);
                IntPtr ptrBmp = bmpData.Scan0;

• 이 구문은 일반적으로 많이 쓰이는 구문으로 Bitmap에서 비트맵 픽셀 데이터의 포인터 주소를 가져올 수 있다.
• bitmap lockbits를 구글링하면 자세한 정보를 얻을 수 있다.



private PixelDataConverter converter;
converter = new PixelDataConverter();

converter.OutputPixelFormat = PixelType.Mono8;
converter.Convert(ptrBmp, bmpData.Stride * bitmap.Height, grabResult);

• PixelDataConverter는 Basler.Pylon.dll이 들어있는 클래스로써 소스이미지를 변환하여 새 이미지를 만들 때 쓰인다.
• Convert() : 그랩 데이터를 새로 만든 Bitmap에 복사하는 함수
  • 첫번째 매개변수 : 결과 bitmap의 픽셀 데이터 포인터
  • 두번째 매개변수 : 픽셀 데이터의 크기 ( 결과 bitmap의 stride * height )
  • 세번째 매개변수 : 그랩 데이터



bitmap.UnlockBits(bmpData);

• lockbits함수를 사용하여 lock걸린 메모리 영역을 unlock하는 함



Bitmap bitmapOld = pictureBox1.Image as Bitmap;
                pictureBox1.Image = bitmap;
                if (bitmapOld != null)
                {
                    bitmapOld.Dispose();
                }

• Bitmap을 pictureBox1에 넣기 전에 기존에 pictureBox1에 있던 Bitmap을 빼서 Dispose하는 구문
• bitmap을 dispose하지 않고 새 bitmap을 넣게 되면 메모리 누수가 일어난다.



camera.StreamGrabber.Stop();

• 그랩을 멈춘다.



camera.Close();

• 카메라를 닫는 함수.
• 종료하기 전에 항상 호출해야 한다.

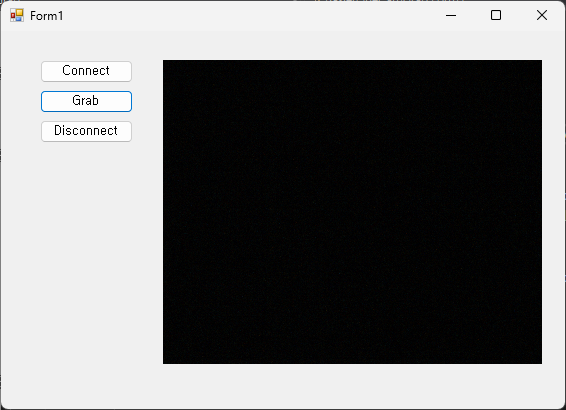

2.5 결과

 Connect → Grab → Disconnect
